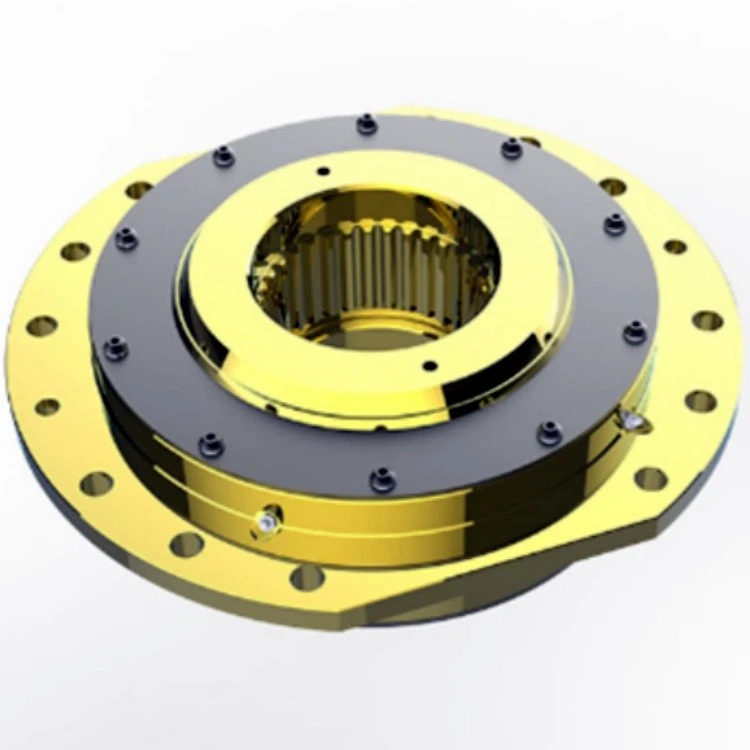

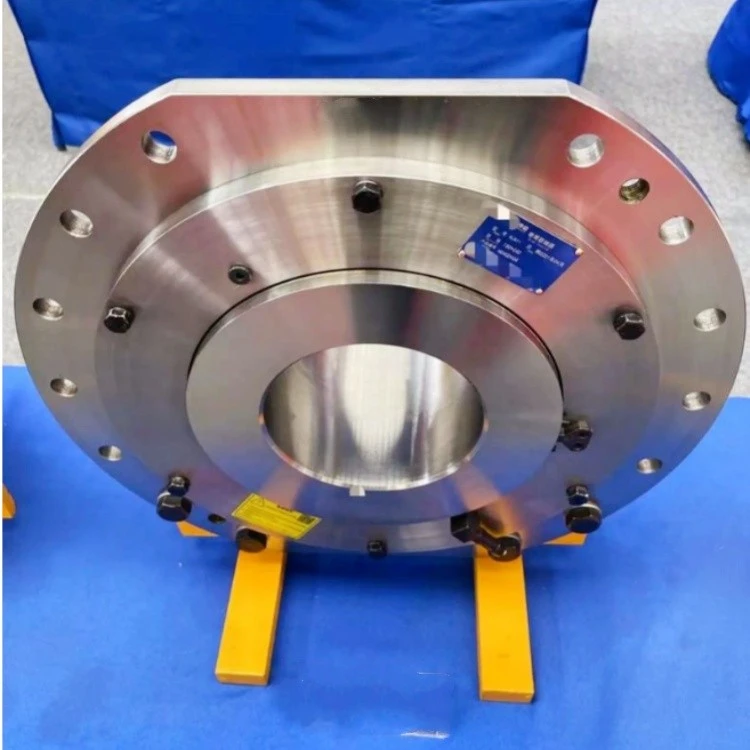

ড্রাম কাপলিং
নামমাত্র টর্ক (KN.M): 6.3
স্প্লাইন INTZ⨉m⨉30p⨉6H: 15Z⨉3m
নামমাত্র টর্ক (KN.M): 125
পণ্য বিবরণ
ড্রাম কাপলিং হল একটি নতুন ধরনের নমনীয় কাপলিং, যা প্রধানত রিডুসার আউটপুট শ্যাফ্ট এবং উত্তোলন সরঞ্জামগুলিতে উত্তোলন প্রক্রিয়ার তারের দড়ি ড্রামের মধ্যে সংযোগের জন্য ব্যবহৃত হয়। এটি অন্যান্য অনুরূপ যান্ত্রিক সরঞ্জামগুলির জন্যও উপযুক্ত যা টর্ক প্রেরণ করে এবং রেডিয়াল লোড বহন করে, তবে অক্ষীয় লোড বহন করার প্রয়োজন হয় এমন সংক্রমণের জন্য ব্যবহার করা যাবে না। এটির একটি কমপ্যাক্ট কাঠামো রয়েছে এবং এটি স্থির এবং নির্ভরযোগ্যভাবে কাজ করে।

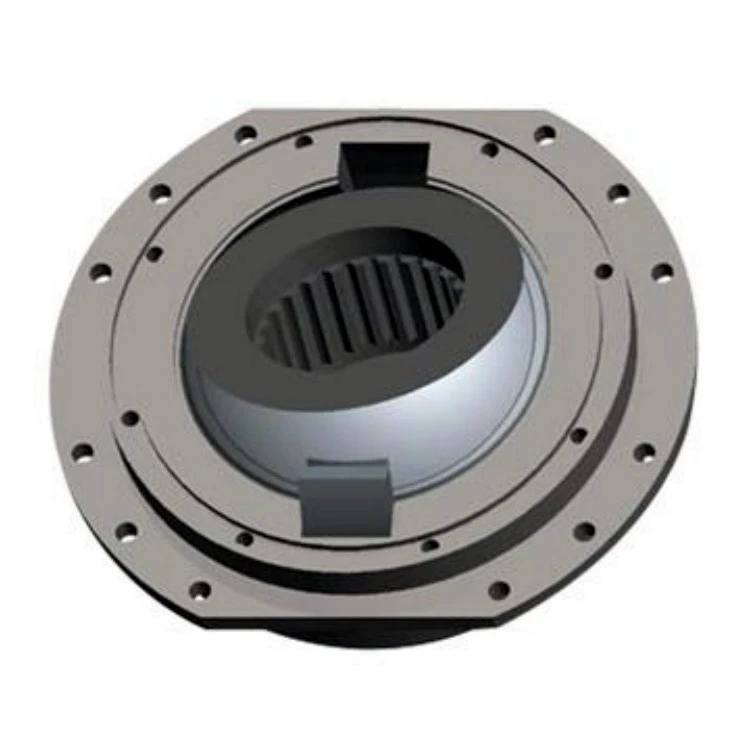

পণ্যের গঠন
প্রযুক্তিগত তথ্য
|
টাইপ |
WZL 01 |
WZL 02 |
WZL 03 |
WZL 04 |
WZL 05 |
WZL 06 |
WZL 07 |
WZL 08 |
WZL 09 |
|
নামমাত্র টর্ক (KN.M) |
6.3 |
9.0 |
12.5 |
16 |
20 |
25 |
40 |
63 |
80 |
|
স্প্লাইন INTZ⨉m⨉30p⨉6H |
15Z⨉3m |
18Z⨉3m |
22Z⨉3m |
27Z⨉3m |
18Z⨉5m |
22Z⨉5m |
26Z⨉5m |
30Z⨉5m |
34Z⨉5m |
|
K |
250 |
280 |
300 |
320 |
340 |
360 |
400 |
450 |
500 |
|
B1 |
80 |
84 |
92 |
97 |
127 |
137 |
157 |
167 |
182 |
|
D1 |
300 |
320 |
340 |
360 |
380 |
400 |
450 |
500 |
550 |
|
D2 |
190 |
200 |
220 |
240 |
260 |
280 |
340 |
380 |
420 |
|
D5 |
260 |
280 |
300 |
320 |
340 |
360 |
400 |
450 |
500 |
|
H |
12 |
15 |
15 |
15 |
15 |
15 |
15 |
20 |
20 |
|
L1 |
30 |
30 |
35 |
40 |
50 |
55 |
70 |
75 |
85 |
|
n-D6 |
8-14 |
8-18 |
8-18 |
8-18 |
8-18 |
8-18 |
12-22 |
12-22 |
12-22 |
|
বোল্ট |
M12 |
M16 |
M16 |
M16 |
M16 |
M16 |
M20 |
M20 |
M20 |
|
টাইপ |
WZL 10 |
WZL 11 |
WZL 12 |
WZL 13 |
WZL 14 |
WZL 15 |
WZL 16 |
WZL 17 |
WZL 18 |
|
নামমাত্র টর্ক (KN.M) |
125 |
200 |
315 |
400 |
500 |
630 |
800 |
1120 |
1490 |
|
স্প্লাইন INTZ⨉m⨉30p⨉6H |
38Z⨉5m |
26Z⨉8m |
30Z⨉8m |
34Z⨉8m |
38Z⨉8m |
44Z⨉8m |
50Z⨉8m |
44⨉ 10m |
56⨉ 10m |
|
K |
530 |
580 |
600 |
640 |
700 |
760 |
860 |
1020 |
1100 |
|
B1 |
192 |
207 |
222 |
237 |
262 |
287 |
352 |
410 |
430 |
|
D1 |
580 |
650 |
680 |
710 |
780 |
850 |
950 |
1120 |
1200 |
|
D2 |
450 |
530 |
560 |
600 |
670 |
730 |
840 |
975 |
1055 |
|
D5 |
530 |
600 |
630 |
660 |
730 |
800 |
900 |
1055 |
1135 |
|
H |
20 |
25 |
25 |
35 |
35 |
35 |
45 |
50 |
60 |
|
L1 |
95 |
105 |
120 |
135 |
150 |
170 |
220 |
260 |
270 |
|
n-D6 |
12-22 |
12-22 |
24-22 |
24-26 |
24-26 |
24-26 |
24-26 |
24-29 |
24-29 |
|
বোল্ট |
M20 |
M20 |
M20 |
M24 |
M24 |
M24 |
M24 |
M27 |
M27 |
আমরা অ-মানক পণ্য বিভিন্ন প্রদান করতে পারেন.
বৈশিষ্ট্য
1. স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন, বড় রেডিয়াল লোড সহ্য করতে এবং বড় ওভারলোড ক্ষমতা সহ বড় টর্ক প্রেরণ করতে সক্ষম।
2. কমপ্যাক্ট এবং দৃঢ় কাঠামো, ক্রমিক নকশা, সামগ্রিক কাঠামোকে সরল করতে এবং সরঞ্জামের ওজন কমাতে পারে।
3. ভাল অবস্থান কর্মক্ষমতা, সহজ ইনস্টলেশন এবং সমন্বয়, সহজ রক্ষণাবেক্ষণ.
4. পজিশনিং পরিধান ইঙ্গিত সেট করা যেতে পারে, নিরাপদ এবং নির্ভরযোগ্য.
5. সরঞ্জাম খরচ কমাতে সাধারণ খাদ এক্সটেনশন রিডিউসার দিয়ে সজ্জিত করা যেতে পারে।
উত্পাদন সরঞ্জাম
