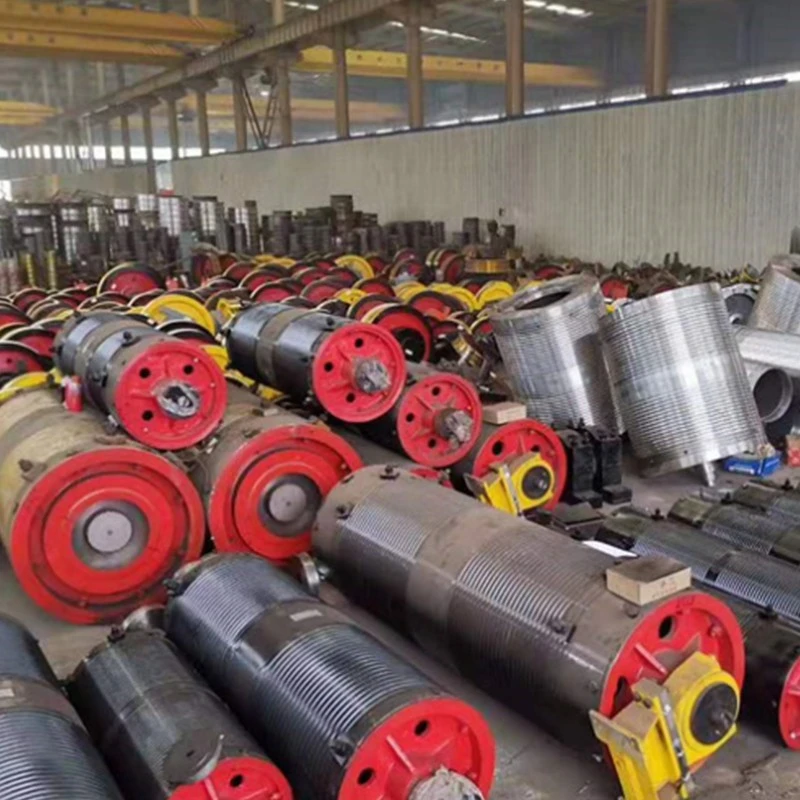

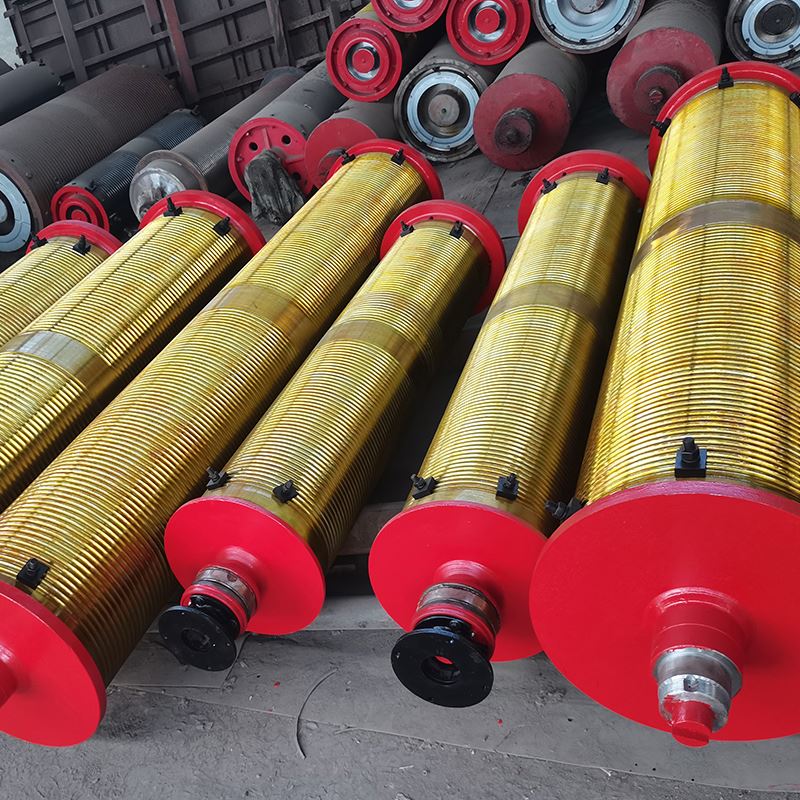

ক্রেন ড্রামস

ক্রেন ড্রাম, তারের দড়ি ড্রাম বা দড়ি রিল হিসাবেও পরিচিত, এটি ক্রেনের উত্তোলন ব্যবস্থার মূল উপাদান হিসাবে কাজ করে। এর প্রাথমিক ভূমিকাটি হ'ল উত্তোলন ক্রিয়াকলাপের সময় তারের দড়িটি বাতাস, সঞ্চয় করা এবং গাইড করা, মসৃণ এবং নিরাপদ গতি নিশ্চিত করা। ব্রিজ এবং গ্যান্ট্রি ক্রেনের বৈদ্যুতিক উইঞ্চ এবং ট্রলি প্রক্রিয়াগুলিতে সাধারণত সংহত হয়, ক্রেন ড্রাম উচ্চ লোড এবং ঘন ঘন চলাচল সহ্য করে, সরাসরি সিস্টেমের সামগ্রিক কর্মক্ষমতা এবং সুরক্ষাকে প্রভাবিত করে।

একটি সাধারণ ড্রাম অ্যাসেমব্লিতে একটি ড্রাম শেল (বডি), ড্রাম শ্যাফ্ট, গিয়ার কাপলিং প্লেট, অভ্যন্তরীণ ফ্ল্যাঞ্জ গিয়ার, বিয়ারিংস এবং বিয়ারিং হাউজিং অন্তর্ভুক্ত রয়েছে। বেশিরভাগ ক্রেন ড্রামগুলিতে প্রতিসম সর্পিল গ্রোভগুলির সাথে একটি যৌগিক কাঠামো রয়েছে যা সমানভাবে দড়িটিকে গাইড করে এবং পার্শ্বীয় চাপ হ্রাস করে।

ওয়ার্কিং লোড এবং কাঠামোগত প্রয়োজনীয়তার উপর ভিত্তি করে বিভিন্ন উপকরণ ব্যবহার করে ক্রেন ড্রামগুলি তৈরি করা হয়:

ধূসর cast ালাই লোহা: এইচটি 200 (জিবি 9439)-হালকা থেকে মাঝারি শুল্ক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

কাস্ট ইস্পাত: সাধারণ গ্রেডগুলির মধ্যে জেডজি 270–500 বা 20# ইস্পাত অন্তর্ভুক্ত রয়েছে-মাঝারি শুল্ক অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

ঝালাই স্টিল প্লেট: Q235B, Q345B, Q355B, or 45# steel – used in heavy-duty welded drums. For diameters ≤800mm, Q355B seamless pipes are recommended to avoid welding defects and enhance roundness. For diameters >800 মিমি, বিজ্ঞপ্তি বাট-ঝোলানো ইস্পাত প্লেটগুলি ব্যবহৃত হয়, সমস্ত ওয়েল্ডগুলি 100% অতিস্বনক পরীক্ষার শিকার হয়।

মূল প্রযুক্তিগত পরামিতি (রেফারেন্সের জন্য)

তারের দড়ি ব্যাস:11.5–24 মিমি (প্রচলিত পরিসীমা)

ড্রাম ব্যাস ডি:প্রস্তাবিত মান মান: 300, 400, 500, 650, 700, 800, 900, 1000 মিমি

নীচে ব্যাসার্ধ আর:{{0}}। 53–0.6 × ডি (তারের দড়ি ব্যাস)

দড়ি খাঁজ প্রস্থ সি:

স্ট্যান্ডার্ড খাঁজ: সি {{0}}। 25–0.4 × ডি

গভীর খাঁজ: সি {{0}}। 6–0.9 × d

সর্পিল পিচ টি:

স্ট্যান্ডার্ড খাঁজ: টি 1=ডি + (2–4) মিমি

গভীর খাঁজ: টি 2=ডি + (8-9) মিমি

উত্তোলন উচ্চতা এবং অনুপাত:দড়ি খাঁজ এবং ড্রামের দৈর্ঘ্যের প্রয়োজনীয় সংখ্যা নির্ধারণ করুন।

মাল্টি-লেয়ার উইন্ডিং সহ ড্রামগুলির জন্য, একটি দড়ি অ্যারেঞ্জার বা একটি যুক্তিসঙ্গত ফ্ল্যাঞ্জ গাইড কাঠামো বাতাসের সময় স্বয়ংক্রিয় দড়ি গাইডেন্স নিশ্চিত করতে সজ্জিত।

অ্যান্টি-রোপ-অফ ফ্ল্যাঞ্জগুলি ড্রামের উভয় প্রান্তে ইনস্টল করা হয়। সম্পূর্ণরূপে ক্ষত করার সময়, ফ্ল্যাঞ্জের উচ্চতা অবশ্যই কমপক্ষে হওয়া উচিত1.5×তারের দড়ি ব্যাস (2×টাওয়ার ক্রেনগুলির জন্য) বাইরেরতম দড়ি পৃষ্ঠের উপরে।

বর্ধিত পরিষেবা জীবন: কার্বুরাইজিং এবং কঠোর প্রযুক্তির মাধ্যমে গভীর-কড়া দড়ি খাঁজগুলি (কঠোরতা গভীরতা: 2.5–3.8 মিমি) তারের দড়ি এবং ড্রাম উভয়ই পরিধান হ্রাস করে, স্থায়িত্ব বাড়িয়ে তোলে।

বর্ধিত সুরক্ষা: একটি যুক্তিযুক্ত ক্ল্যাম্পিং কাঠামো এবং ফ্ল্যাঞ্জ ডিজাইন দড়ি জাম্পিং, অপারেশনাল ঝুঁকিগুলি হ্রাস করা এবং সুরক্ষা উন্নত করতে বাধা দেয়।

সম্পূর্ণ কাস্টমাইজেশন: ড্রামের আকার, উপাদান এবং দড়ি খাঁজের ধরণ নির্দিষ্ট লোড শর্তগুলি, উত্তোলন উচ্চতা, স্থানের সীমাবদ্ধতা এবং তারের দড়ির স্পেসিফিকেশনগুলি পূরণ করার জন্য তৈরি করা যেতে পারে।

উচ্চ-শক্তি সংহত কাঠামো: বিরামবিহীন পাইপ বা ঘন প্রাচীরযুক্ত ইস্পাত প্লেটগুলি বিকৃতি প্রতিরোধের উন্নতি করতে বিশেষত ভারী শুল্ক অ্যাপ্লিকেশনগুলির জন্য অগ্রাধিকার দেওয়া হয়।

গুণমানের সন্ধানযোগ্যতা: পূর্ণ-প্রক্রিয়া মানের নিয়ন্ত্রণ সমস্ত ড্রামগুলি জাতীয় এবং আন্তর্জাতিক মানগুলির সাথে মেনে চলার আগে কঠোর পরিদর্শন (উপস্থিতি, মাত্রিক চেক, অ-ধ্বংসাত্মক পরীক্ষা) পাস করার বিষয়টি নিশ্চিত করে।
